안녕하세요! 여러분, 혹시 HBM이라는 단어를 들어보셨나요? 요즘 뉴스나 IT 기사를 보면 이 HBM에 대한 이야기가 정말 많아요. 😊
저도 처음엔 좀 어렵게 느껴졌는데, 알고 보면 우리 생활을 더 편리하게 만들어 줄 아주 중요한 반도체 기술이더라고요. 특히 AI 기술이 발전하면서 HBM의 역할은 더욱 커지고 있답니다. 오늘은 제가 HBM이 무엇인지, 왜 이렇게 대단한지 쉽고 재미있게 설명해 드릴게요!
HBM, 왜 갑자기 중요해졌을까요?
HBM은 기존 메모리의 한계를 뛰어넘어 데이터를 더 빠르게 처리해요.
우리가 쓰는 컴퓨터나 스마트폰에는 정보를 저장하고 처리하는 '메모리'라는 부품이 있어요. 그런데 요즘 인공지능(AI)이나 엄청나게 복잡한 계산을 하는 컴퓨터들은 기존 메모리로는 감당하기 힘든 양의 데이터를 빠르고 많이 처리해야 한답니다.

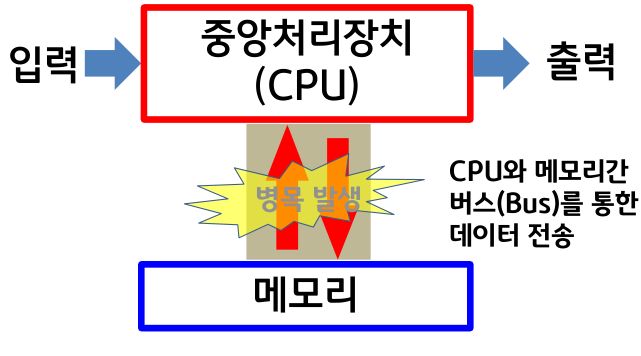

마치 좁은 길로 많은 자동차가 한꺼번에 지나가려는 것처럼, CPU(컴퓨터의 두뇌)와 메모리 사이에서 데이터가 꽉 막히는 '병목 현상'이 생겼어요. 이런 문제와 함께 전기도 너무 많이 먹고, 부품이 차지하는 공간도 커지는 문제가 있었죠.

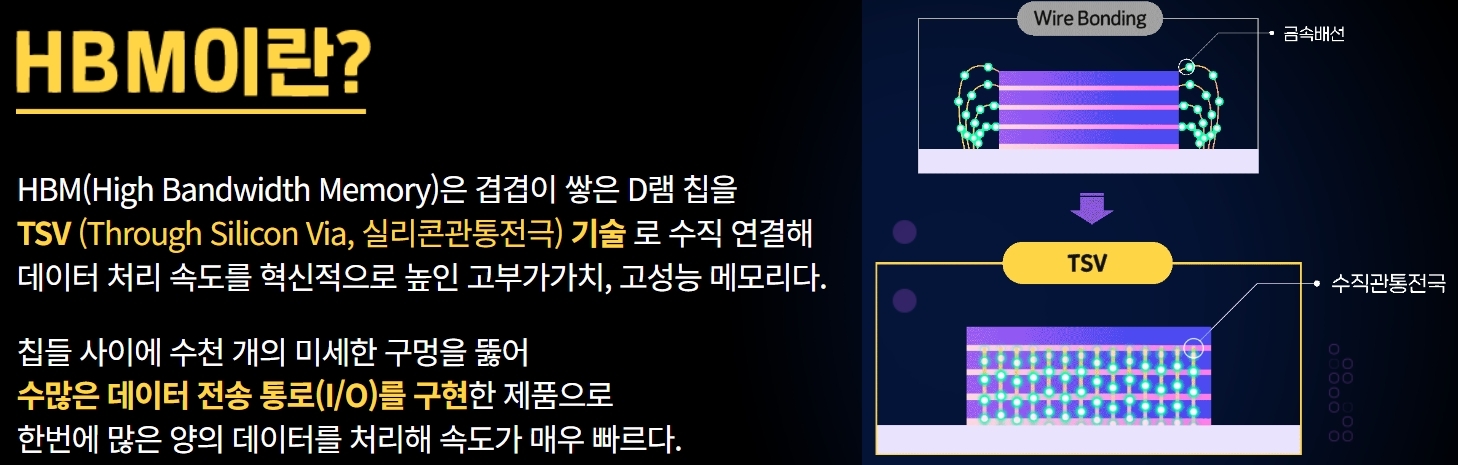

이런 어려움을 해결하기 위해 2013년에 HBM(고대역폭 메모리)이라는 똑똑한 기술이 등장했어요. HBM은 대용량 데이터를 아주 빠르게 처리하면서도 전기를 적게 쓰고, 공간 효율성도 높이는 것을 목표로 만들어졌답니다. HBM의 개요와 등장 배경에 대해 더 자세히 알아보는 것도 좋아요.
HBM은 기존 메모리의 한계 때문에 등장했어요. AI, 고성능 컴퓨터 같은 곳에서 데이터를 엄청나게 빠르고 효율적으로 처리하기 위한 특별한 메모리라고 할 수 있죠!
HBM의 특별한 구조: 쌓아 올린 메모리의 비밀
HBM은 여러 층의 DRAM을 수직으로 쌓아 올려 데이터를 빠르게 주고받아요.

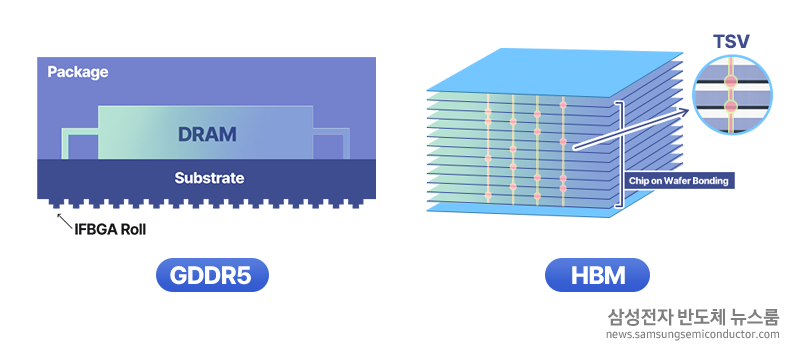

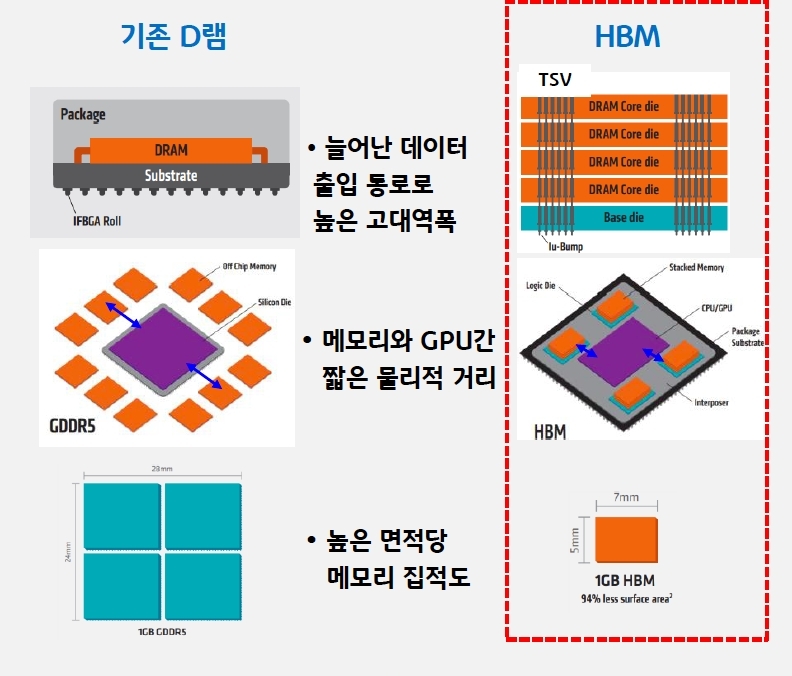

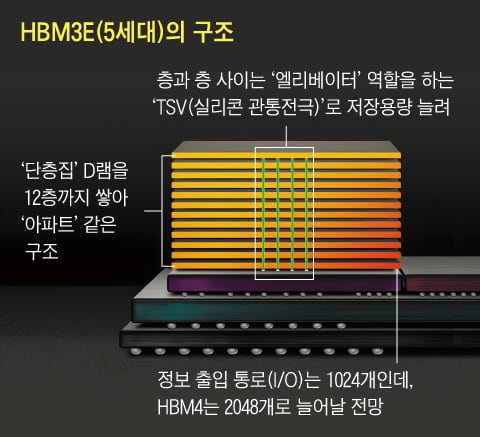

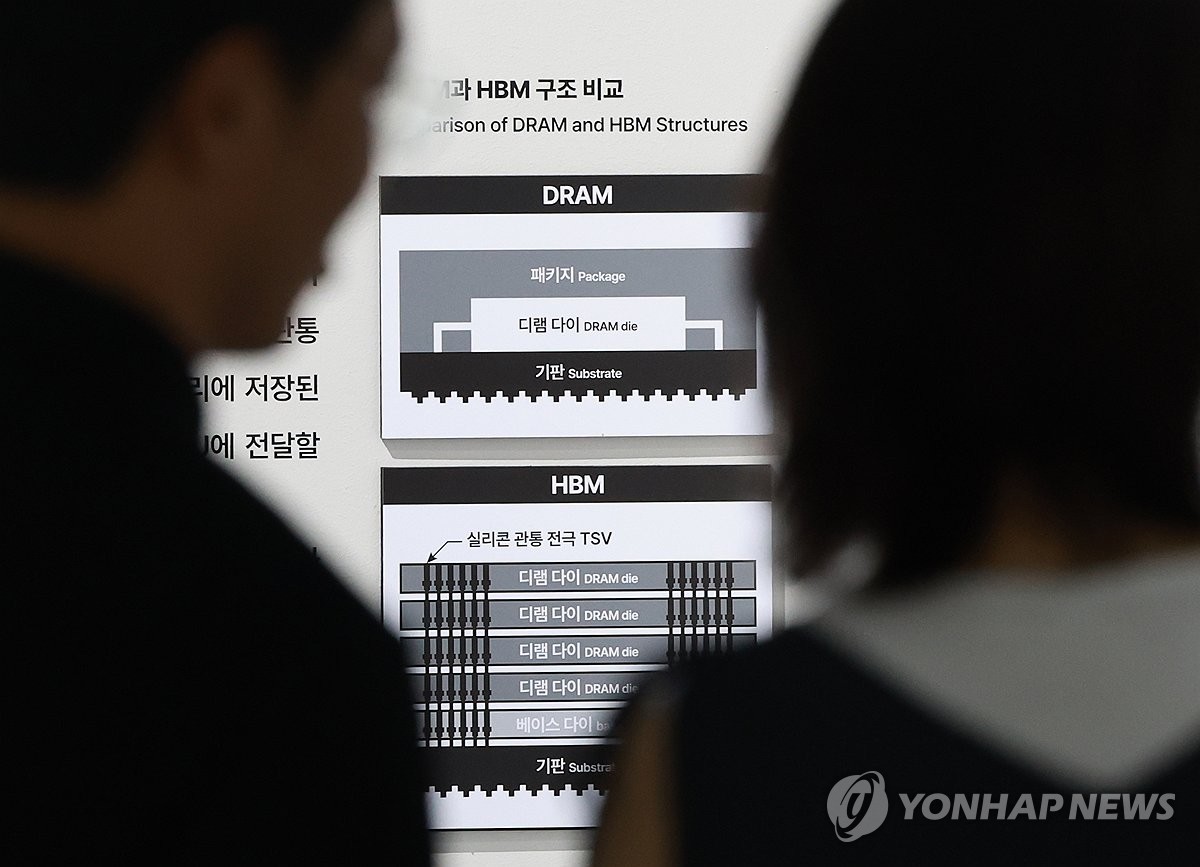

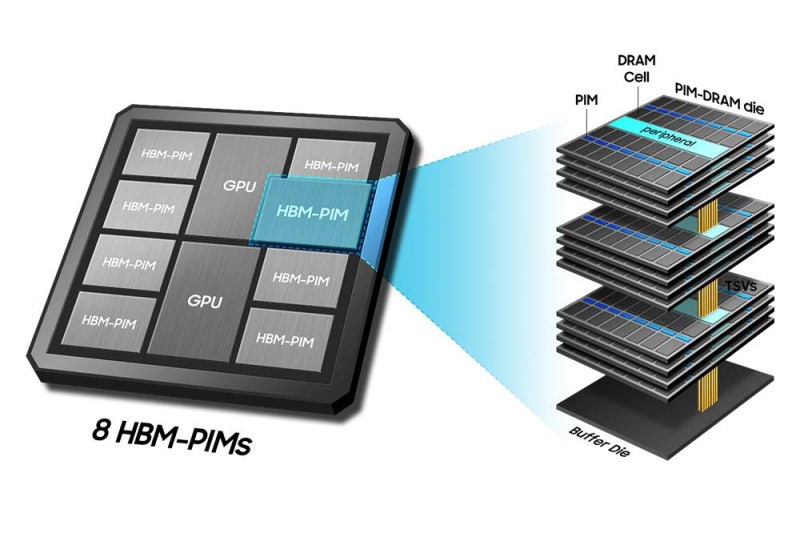

HBM의 가장 큰 특징은 바로 그 구조에 있어요. 일반 메모리는 넓게 펼쳐진 2D 형태인데, HBM은 여러 개의 메모리 칩을 햄버거처럼 수직으로 차곡차곡 쌓아 올린답니다!

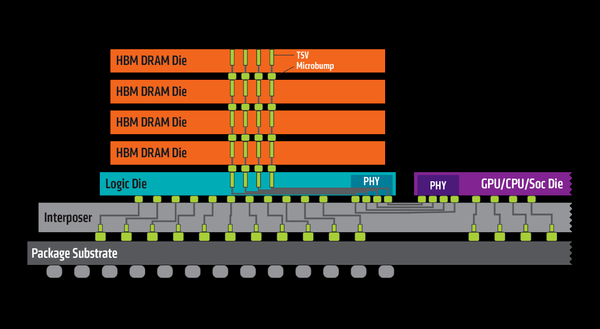

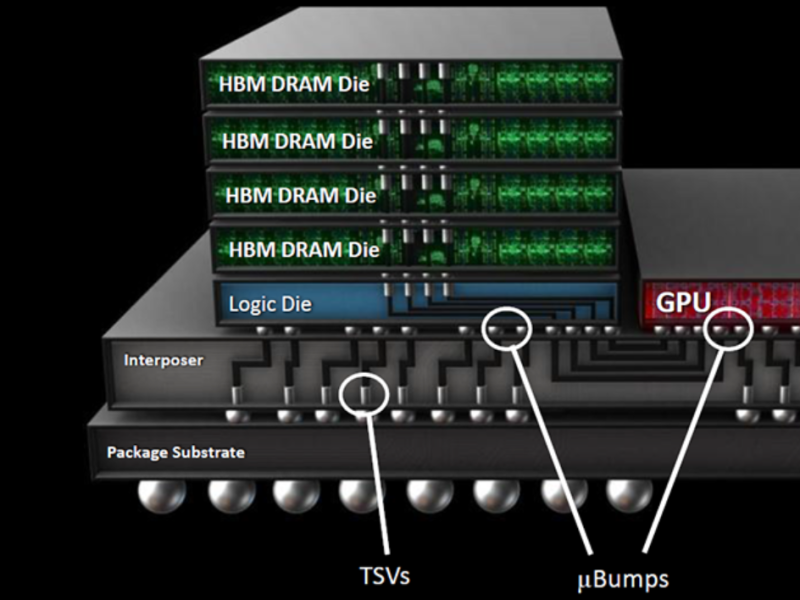

이렇게 쌓아 올린 칩들은 TSV(Through-Silicon Via)라는 아주 미세한 구멍을 통해 서로 연결되어 있어요. TSV는 마치 건물 층과 층을 연결하는 엘리베이터처럼, 데이터가 칩 사이를 아주 빠르게 오갈 수 있게 해줘요.
HBM의 핵심 구조 📝

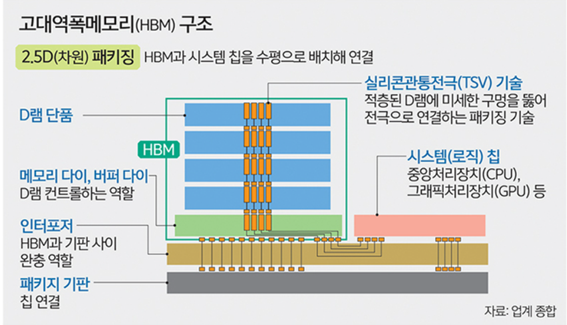

- 3D 적층: 여러 개의 DRAM 칩을 수직으로 쌓아서 공간을 효율적으로 사용해요.
- TSV (관통 전극): 칩과 칩을 직접 연결하는 미세한 구멍으로, 데이터가 초고속으로 이동할 수 있게 해요.

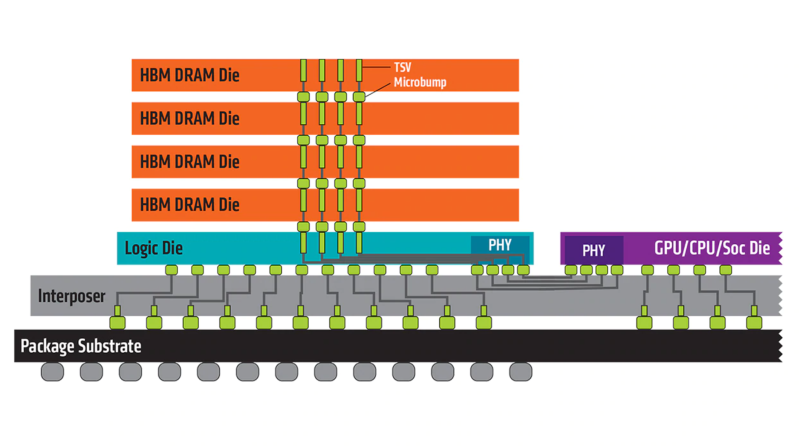

- 인터포저: HBM과 컴퓨터의 두뇌(GPU/CPU)를 연결해서 신호를 더 빠르고 간단하게 전달하도록 도와준답니다.
이런 3D 적층 구조 덕분에 데이터가 이동하는 거리가 훨씬 짧아져서, 신호 손실도 줄어들고 정말 초고속으로 작동할 수 있어요. HBM의 구조적 특징에 대해 더 알고 싶다면 이 링크를 참고해 보세요.
HBM이 이렇게나 대단한 이유: 놀라운 성능과 효율성
HBM은 데이터를 초고속으로 전송하고 전력 소비도 매우 낮아요.
HBM은 단순히 빠르기만 한 게 아니에요. 여러 가지 면에서 정말 놀라운 장점들을 가지고 있답니다. 제가 몇 가지 중요한 장점들을 소개해 드릴게요.
HBM의 눈부신 장점들 ✨
- 초고속 데이터 전송: HBM3 같은 최신 HBM은 초당 1.2TB(테라바이트) 이상의 데이터를 옮길 수 있어요. 이건 영화 수백 편을 1초 만에 전송하는 것과 비슷한 속도랍니다!
- 낮은 전력 소비: GDDR이라는 다른 메모리보다 전기를 50% 이상 적게 사용해요. 에너지 효율이 정말 좋죠.
- 공간 효율성: 여러 층을 쌓았기 때문에, 같은 용량의 일반 메모리보다 차지하는 공간이 훨씬 작아요.
- 짧은 지연 시간: 컴퓨터의 두뇌와 아주 가까이 붙어 있어서, 데이터가 왔다 갔다 하는 시간이 거의 없어요.
이렇게 HBM 기술은 고성능 컴퓨터나 AI 서버 같은 곳에서 꼭 필요한 성능과 효율성을 모두 갖추고 있어요. HBM의 주요 장점과 성능에 대한 더 자세한 비교를 찾아보는 것도 도움이 될 거예요.
HBM을 완성하는 첨단 기술: 패키징의 세계
HBM과 다른 칩을 하나로 묶는 패키징 기술은 HBM 성능을 극대화해요.
HBM은 그 자체로도 대단하지만, 다른 반도체 칩들과 잘 연결되어야 제 성능을 발휘할 수 있어요. 이때 필요한 것이 바로 '패키징' 기술이랍니다.
패키징은 여러 칩들을 하나로 묶어주고 전기를 공급하며, 외부 환경으로부터 보호하는 역할을 해요. 특히 HBM의 성능을 최대한 끌어내기 위한 첨단 패키징 기술들이 계속 개발되고 있어요. 제가 주요 패키징 기술들을 알려드릴게요.
| 패키징 기술 | 특징 및 활용 |
|---|---|
| CoWoS | HBM과 연산 칩을 실리콘 판 위에 통합하여 고밀도 연결을 제공해요. NVIDIA H100 같은 AI 칩에 많이 쓰이죠. |
| InFO | 패키지 두께를 얇게 만들고 입출력 연결 밀도를 높여서 모바일 칩 등에 활용돼요. |
| SoIC | HBM과 다른 칩들을 수직으로 더 가깝게 쌓아서 전력 소모와 신호 지연을 최소화하는 기술이에요. 미래 HBM4에 적용될 예정이랍니다. |
이런 패키징 기술 덕분에 HBM 반도체가 더욱 강력해질 수 있어요. 반도체 패키징 기술에 대해 더 궁금하시면 이 글도 읽어보세요.
HBM, 어떻게 발전해왔을까요? 세대별 역사
HBM은 1세대부터 꾸준히 발전하며 성능과 용량을 키워왔어요.
HBM 기술은 처음부터 완벽했던 건 아니에요. 끊임없이 발전하고 진화하면서 지금의 모습을 갖추게 되었답니다. 세대별로 어떻게 달라졌는지 한번 살펴볼까요?
HBM 세대별 발전 과정 🚀

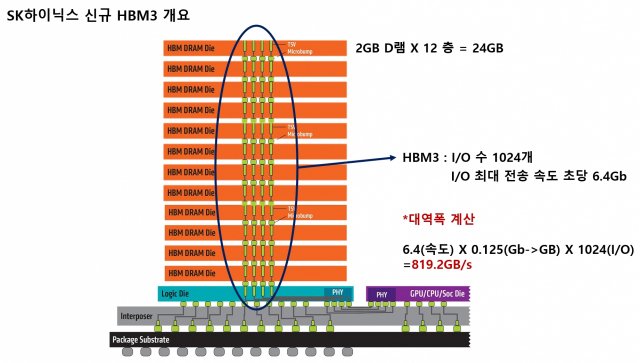

- HBM1 (2013년): SK하이닉스와 AMD가 함께 개발한 첫 HBM이에요. 초당 128GB의 데이터를 전송할 수 있었죠.
- HBM2 (2016년): 이때부터 HBM이 AI와 고성능 컴퓨터 시장에 본격적으로 쓰이기 시작했어요. 대역폭은 256GB/s로 2배 빨라졌답니다.
- HBM2E (2019년): HBM2보다 더 빨라진 460GB/s의 대역폭을 제공하고, 용량도 16GB까지 지원했어요.
- HBM3 (2022년): 현재 가장 많이 쓰이는 세대 중 하나예요. 최대 1.2TB/s의 엄청난 대역폭과 24GB~36GB의 대용량을 자랑하죠.
- HBM4 (2025년 이후): 미래에 나올 HBM이에요. 지금보다 훨씬 더 빠르고 똑똑한 AI 칩을 위해 개발 중이랍니다.
이렇게 HBM은 몇 년마다 더 강력해지는 모습으로 우리를 놀라게 하고 있어요. 나무위키에서 HBM의 역사를 찾아보는 것도 재미있을 거예요.
HBM이 이끄는 산업의 변화: 반도체 강자들이 주목해요!
HBM의 중요성으로 전 세계 반도체 기업들이 패키징 기술에 투자하고 있어요.
HBM이 점점 더 중요해지면서, 전 세계의 큰 반도체 회사들이 이 HBM 기술에 많은 투자를 하고 있어요. 특히 TSMC, 삼성전자, SK하이닉스 같은 회사들이 패키징 기술 개발에 힘쓰고 있답니다.
예전에는 패키징 기술이 단순한 공정으로 여겨졌지만, 이제는 반도체 성능을 결정하는 아주 중요한 핵심 경쟁력이 되었어요. AI와 클라우드 서비스 경쟁에서 누가 더 좋은 HBM 패키징 기술을 가지고 있느냐가 승부를 가르게 될 정도예요.
NVIDIA, AMD, Google, Tesla, Amazon, Meta 등 세계적인 IT 기업들이 HBM 패키징 기술을 적극적으로 도입하고 있어요. HBM이 없으면 AI 시스템을 제대로 만들 수 없을 정도랍니다.
이처럼 HBM은 단순히 부품을 넘어, 산업 전체의 흐름을 바꾸는 중요한 역할을 하고 있어요. HBM 기업들의 특징과 기술을 살펴보면 그 중요성을 더 잘 알 수 있을 거예요.
HBM, AI 시대를 여는 핵심 열쇠

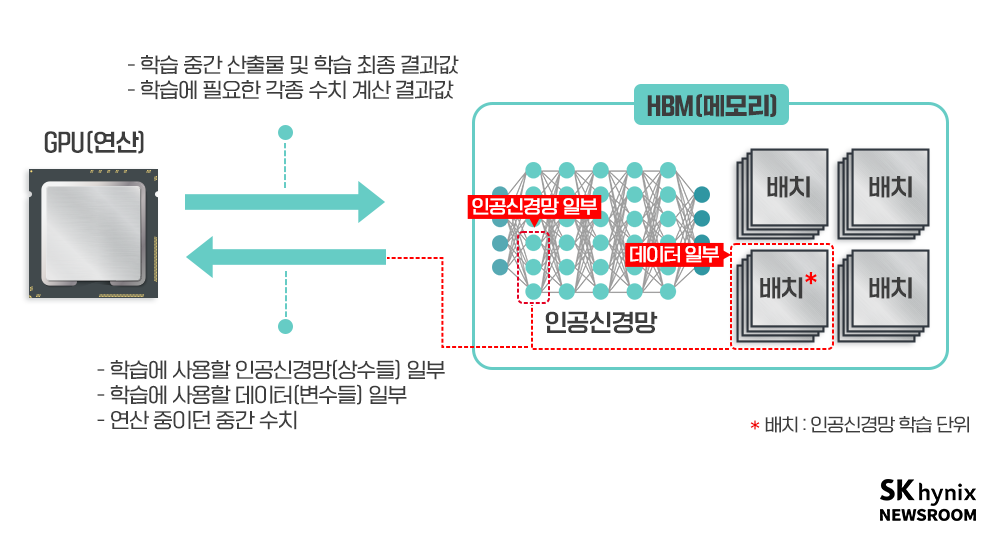

요즘 우리 주변에서 AI 스피커, 자율주행차, 그리고 복잡한 인공지능 프로그램들을 많이 볼 수 있죠? 이런 AI 기술들은 엄청난 양의 데이터를 실시간으로 빠르게 처리해야 해요. 이때 HBM이 없으면 제대로 작동하기 어렵답니다.

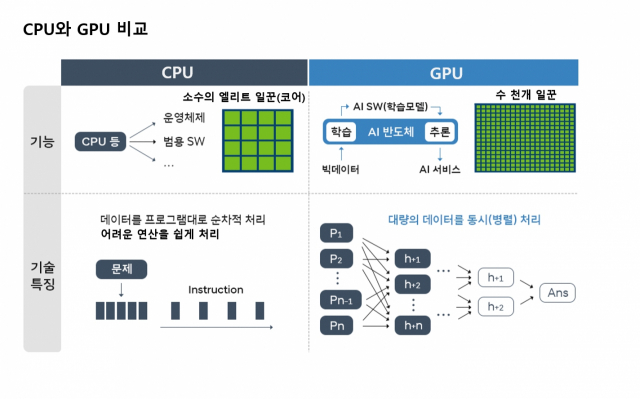

HBM은 AI 가속기, GPU(그래픽 처리 장치), 고성능 서버, 데이터센터 등 고대역폭과 낮은 지연 시간이 필요한 모든 분야에서 핵심적인 메모리로 자리 잡고 있어요.
HBM이 필수적인 분야 📌
- AI 가속기: 인공지능 학습과 추론에 필요한 대량의 데이터를 빠르게 처리해요.
- 고성능 컴퓨팅(HPC): 과학 계산, 시뮬레이션 등 복잡한 계산에 필수적이에요.
- 데이터센터: 수많은 정보를 저장하고 처리하는 데이터센터의 효율을 높여줘요.
- 자율주행: 실시간으로 주변 상황을 분석하고 판단하는 자율주행차에 필요한 기술이죠.

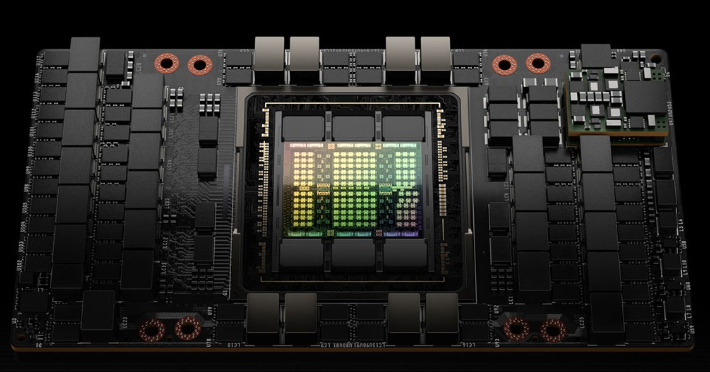

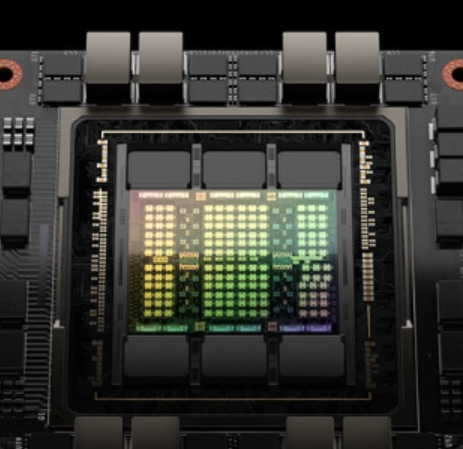

2023년에는 NVIDIA H100 같은 최신 AI 칩 대부분이 HBM3/3E를 채택했어요. AI 모델이 점점 더 커지면서 HBM의 수요는 폭발적으로 늘고 있답니다. AI 반도체와 HBM의 관계를 더 깊이 알아보세요!
HBM의 미래: 더 큰 도전을 향해
HBM 기술은 계속 발전하고 있지만, 해결해야 할 숙제들도 많아요. 칩을 쌓고 연결하는 패키징 난이도가 점점 더 높아지고, 많은 칩이 모여 생기는 열(방열)을 어떻게 식힐지도 중요한 문제예요.
미래에는 HBM4 같은 차세대 HBM과 칩렛(Chiplet)이라는 새로운 반도체 설계 방식이 통합되는 등 더욱 복잡하고 정교한 패키징 기술이 필요해질 거예요.
HBM 기술 발전의 가장 큰 도전 과제는 '어떻게 더 많은 칩을 쌓고, 연결하고, 열을 효과적으로 식히는가' 하는 점이에요. 이 문제들을 해결해야 HBM의 미래가 더욱 밝아질 수 있답니다.
TSMC, 삼성전자 같은 회사들은 하이브리드 본딩, 3D 적층 같은 최첨단 패키징 기술을 선도하며 이 도전에 맞서고 있어요. 앞으로 HBM이 어떤 모습으로 발전할지 정말 기대가 되네요! 차세대 HBM과 하이브리드 본딩 기술에 대한 심층적인 정보를 찾아보세요.
글의 핵심 요약 📝
지금까지 HBM에 대해 함께 알아보았어요. 복잡해 보이는 기술이지만, 결국 우리 생활을 더 편리하게 만드는 데 꼭 필요한 똑똑한 메모리라는 것을 알 수 있었죠? 핵심 내용을 정리해 드릴게요.
HBM, AI 시대의 핵심 메모리
자주 묻는 질문 ❓
참고 자료 및 출처 📋
- 고대역폭 메모리(High Bandwidth Memory)란? - 디짓 노트 - 티스토리
- TSMC, HBM, and Packaging – 반도체 패키징 기술과의 융합
- HBM 란 무엇인가? AI 시대의 핵심, High Bandwidth Memory 고대역폭 ...
- HBM 기업의 특징 기술 총정리 – AI 반도체 시대의 핵심 1편
- HBM - 나무위키
- 차세대 HBM 성공을 좌우할 차세대 패키징 기술, 하이브리드 본딩 심층 ...
- HBM이란 무엇일까? ( What is HBM?) - learnall 님의 블로그
- [HBM 파헤치기기] HBM 제조 공정 기술 분석 : ③ 핵심은 발열과 ...
- HBM 반도체란? 정의, 기술 동향, SK하이닉스 및 삼성전자의 전략 비교 ...
- [반도체 hy-스쿨2] 8교시. HBM과 함께 하는 마지막 이야기(PKG공정)

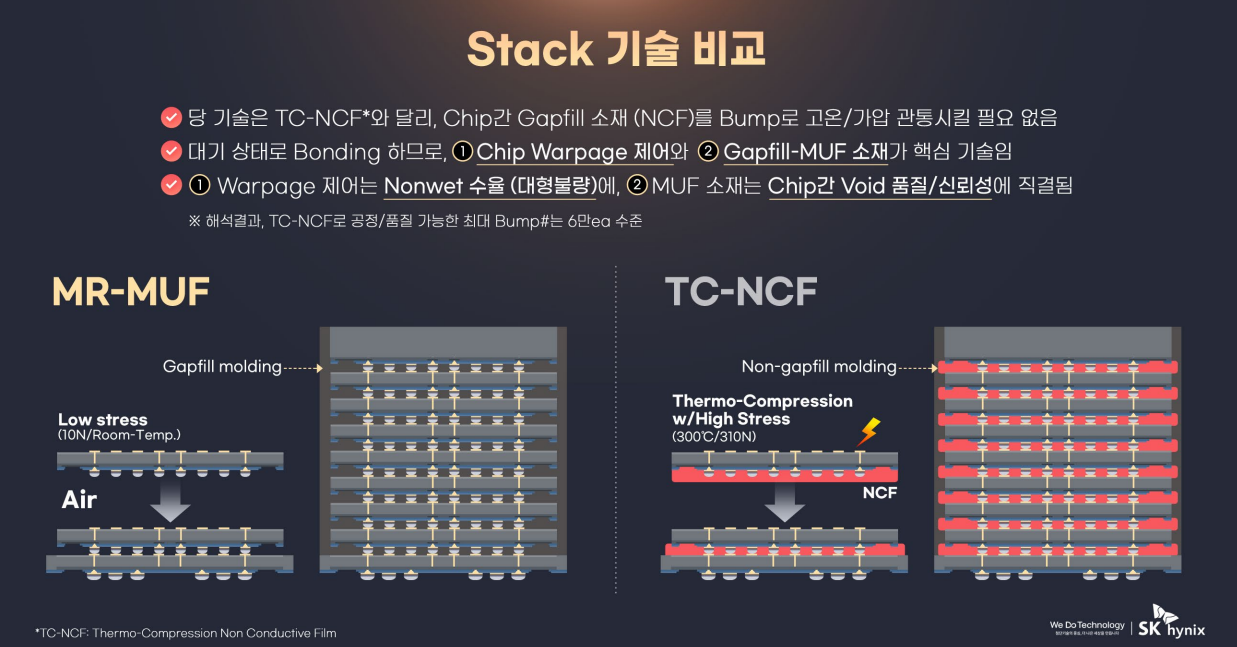

- 반도체 기술 탐구: SK Hynix의 HBM 패키징 기술, TSV와 MR-MUF
- [ASPS 2025] HBM·칩렛 시대, 첨단 패키징 기술 가열 - 전자신문
오늘은 HBM 고대역폭 메모리에 대한 모든 것을 자세히 알아봤어요. 복잡하게만 느껴졌던 반도체 기술이 조금은 더 가깝게 느껴지셨으면 좋겠네요! 이 글이 여러분의 궁금증을 해결하는 데 도움이 되었기를 바랍니다. 😊 더 궁금한 점이 있다면 언제든지 댓글로 물어봐주세요~!
